岩芯扫描高光谱仪

产品简介

MSCL-NIR 岩芯扫描高光谱仪是我公司采用全新设计的一款岩芯扫描产品，可以准确和快速的获取岩芯在350nm～2500nm（可见光-短波红外）波段的光谱数据，从而高密度和大批量地识别矿物。产品采用了最新的光谱分离技术，适于测量各种钻井岩石和沉积物岩芯样品的高光谱扫描，实现无损识别矿物成分，比如：粘土矿物、含水矿物、碳酸盐矿物等，对于识别中低温热液成矿作用相关的蚀变矿物（如粘土矿物、碳酸盐矿物等）效果优良，通过岩芯扫描能够精确描绘其在地下空间的分布形态与变化规律等。

MSCL-NIR 岩芯扫描高光谱仪采用高质量的先进材料，做工精良，坚固耐用，性能出众，为岩芯扫描提供了高分辨和低噪声的高质量光谱数据，是岩芯数字化的理想扫描工具。可识别矿物与划分蚀变带，通过反演岩心的光谱信息，识别中低温热液蚀变矿物，确定其在地下分布和变化趋势，进而划分蚀变分带。可研究流体活动，基于矿物组合和分带规律，分析地质历史中的流体运移和成矿过程。岩芯高光谱扫描数据可有力支撑地质调查与找矿，为固体矿产、油气等勘查提供重要数据，支撑我国新一轮找矿突破战略行动。本扫描仪可高密度、大批量地获取岩心光谱数据，建立数据库，促进全国岩心数据资源的共享和二次开发，促进数据共享、远程查询借阅以及数据的深度挖掘和二次开发，具有深远意义。

MSCL-NIR 岩芯扫描高光谱仪很好的兼顾了高光谱测量中的两大关键技术难题：分辨率与低噪声，同时拥有更高的光谱分辨率和更优秀的准确度。

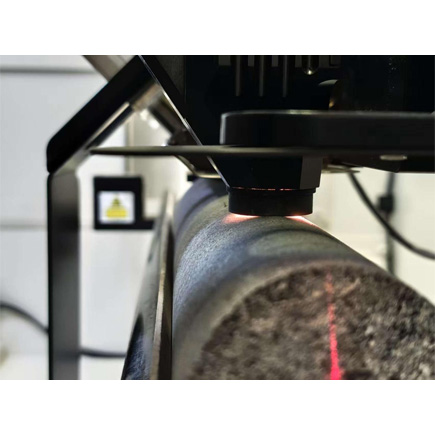

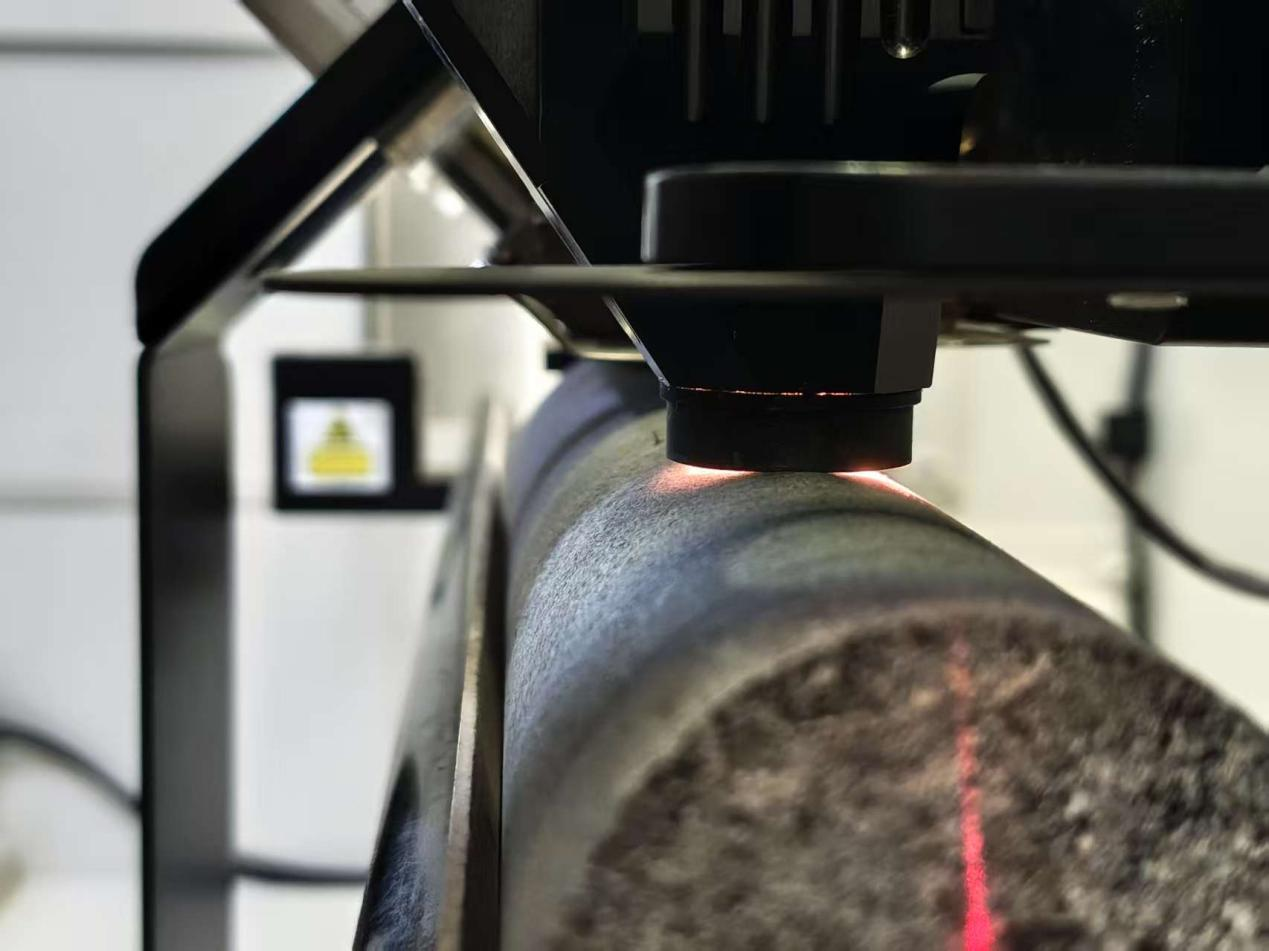

专为岩芯扫描设计的接触式高亮光谱检测探头

产品优点：

l 测量精度高，提供更加准确和高分辨率的光谱数据；

l 适应性广，同时测量多种类型的岩芯，比如岩石或海洋沉积物；

l 光谱扫描速度快；

l 无损光谱测量，不损坏样品，有利于岩芯的后续研究工作；

l 适合进行蚀变矿物分析等；

应用领域

1. 扫描矿产地质类岩芯，包括各类金属、非金属矿产调査、勘查、开发等工作中钻取的岩芯。

2. 扫描油气地质类岩芯，包括石油、天然气等常规油气和页岩油、页岩气、天然气水合物、致密油气、煤层气等非常规油气资源调查、勘查、开发等工作中获得的岩芯。

3. 扫描海洋地质类岩芯，包括海洋区域地质调査、海岸带地质调查、海洋矿产资源调査及深远海地质调查（比如IODP钻探）等工作中获取的海底沉积物柱状样和岩芯。

4. 扫描水工环地质类岩芯，包括水文地质、工程地质（海底隧道、海上风电场）、环境地质、灾害地质和城市地质等工作中形成的岩芯。

5. 扫描地质科学研究类岩芯，包括科学钻探、大陆钻探、湖泊钻探、盐湖钻探、极地考察、天体地质、深部地质等工作中形成的岩芯

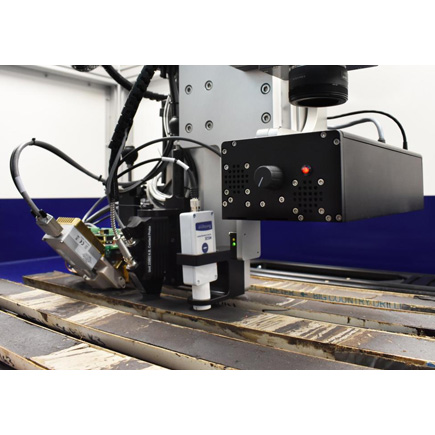

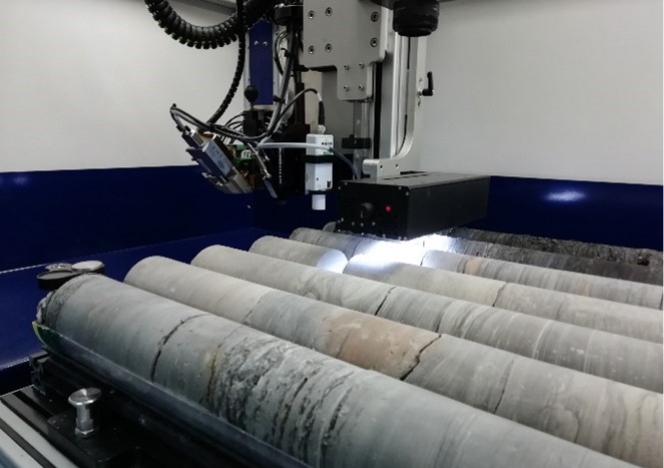

MSCL-NIR高光谱仪集成在多岩芯扫描仪上

关键技术指标

产品名称：岩芯扫描高光谱仪

型号: MSCL-NIR

l 波长范围：350-2500 nm

l 光谱分辨率: 3nm @ 700nm，6nm @ 1400/2100nm

l 扫描速度：100ms

l 信噪比：VNIR 9000:1 @ 700nm；SWIR 1 9000:1 @ 1400nm；SWIR 2 4000:1 @ 2100nm

l 波长重复性：0.1 nm

l 波长精确度：0.5 nm

l 光谱采集间隔：1.4nm@350-1000nm;2nm@1001-2500nm

l 通道数: 2151

l 最大辐射：VNIR 2倍太阳光，SWIR 10倍太阳光

l VNIR探测器：(350-1000 nm)512像元硅阵列

l SWIR 1(1001-1800nm) 和SWIR 2 (1801-2500nm) 探测器：梯度折射铟镓砷（InGaAs）阵列探测器，TE制冷恒温

l 高亮接触式检测探头：光斑直径10毫米

l 工作温度：0~40℃

l 存储温度：-15~45℃

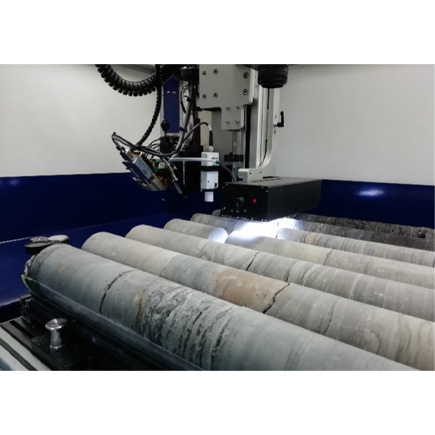

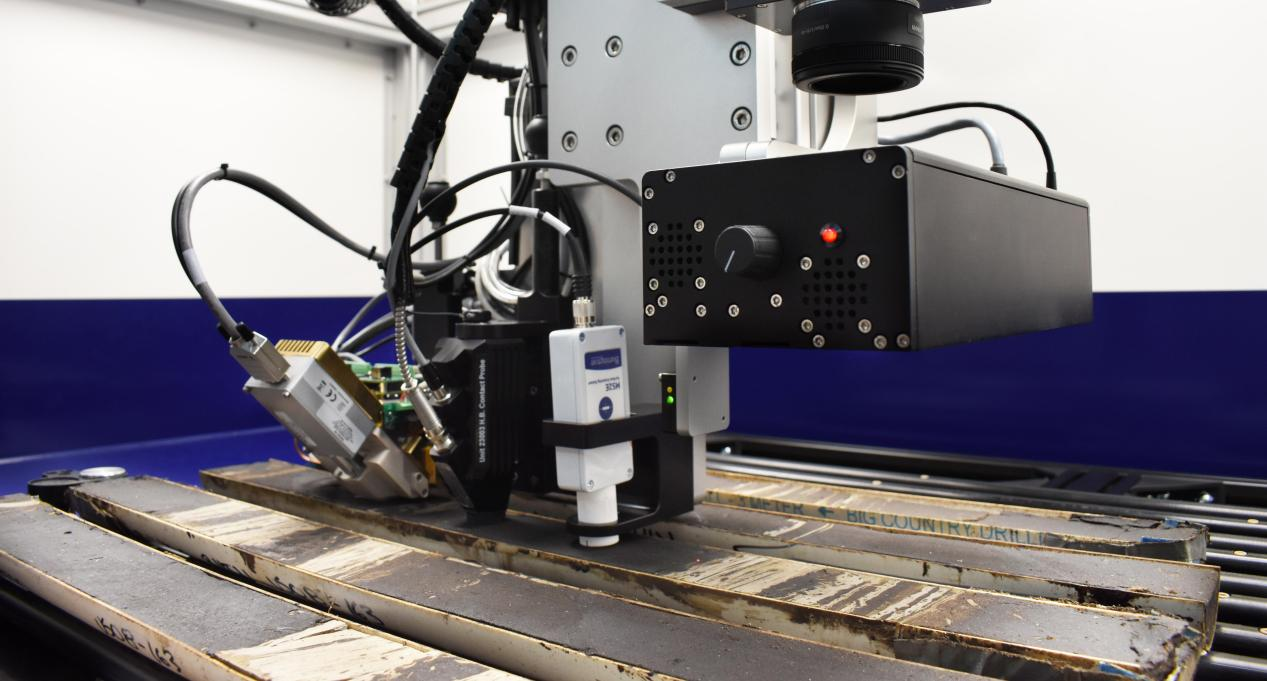

MSCL-NIR高光谱仪用于岩石岩芯扫描

MSCL-NIR岩芯扫描高光谱仪可识别的矿物举例：

Dolomite - 白云石

Chlorite - 绿泥石

Mg amphibole - 镁角闪石

Calcite - 方解石

Chlorite - 绿泥石

Fe epidote - 铁石榴石

Witherite - 钡硫酸盐

Chlorite - 绿泥石

Clinochlore - 斜绿泥石

Biotite - 黑云母

Malachite - 孔雀石

Corrensite - 钾钠闪石

Phlogopite - 蛭石

Fe-carbonate - 铁碳酸盐

Kaolinite - 高岭石

Topaz - 黄玉

Aragonite - 方解石

Dickite - 迪开石

Brucite - 氢氧化镁

Illite - 伊利石

Halloysite - 高岭石

Diaspore - 硅酸铝

Hectorite - 海克特石

Bassanite - 硫酸钙

Gibbsite - 氢氧化铝

Nontronite - 蒙脱石

Gypsum - 石膏

Palygorskite - 坡缕石

Saponite - 皂石

Alunite - 明矾石

Apophyllite - 磷灰石

Montmorillonite - 蒙脱石

Jarosite - 硫酸盐

Prehnite - 绿帘石

Mg-smectite - 镁蒙脱石

Pyrophyllite - 硅酸镁

Beryl - 绿柱石

Paragonite - 斜长石

Talc - 滑石

Limonite - 褐铁矿

Muscovite - 云母

Serpentine - 蛇纹石

Goethite - 针铁矿

Phengite - 蛭石

Zircon - 锆石

Hematite - 赤铁矿

Glauconite - 绿砂

Tourmaline - 电气石

Pyroxene - 辉石

Lepidolite - 锂云母

Zeolite - 沸石

Olivine - 橄榄石

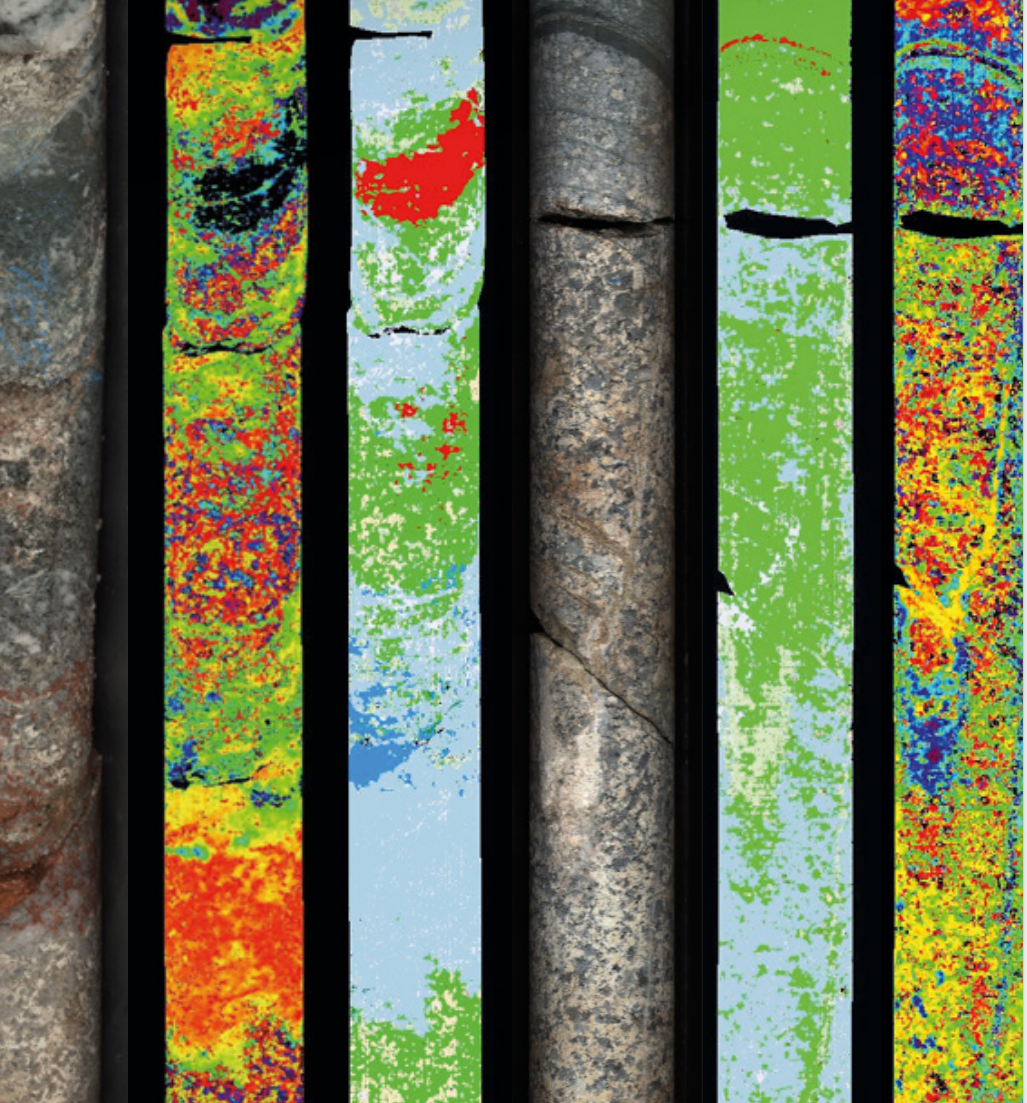

岩芯高光谱数据

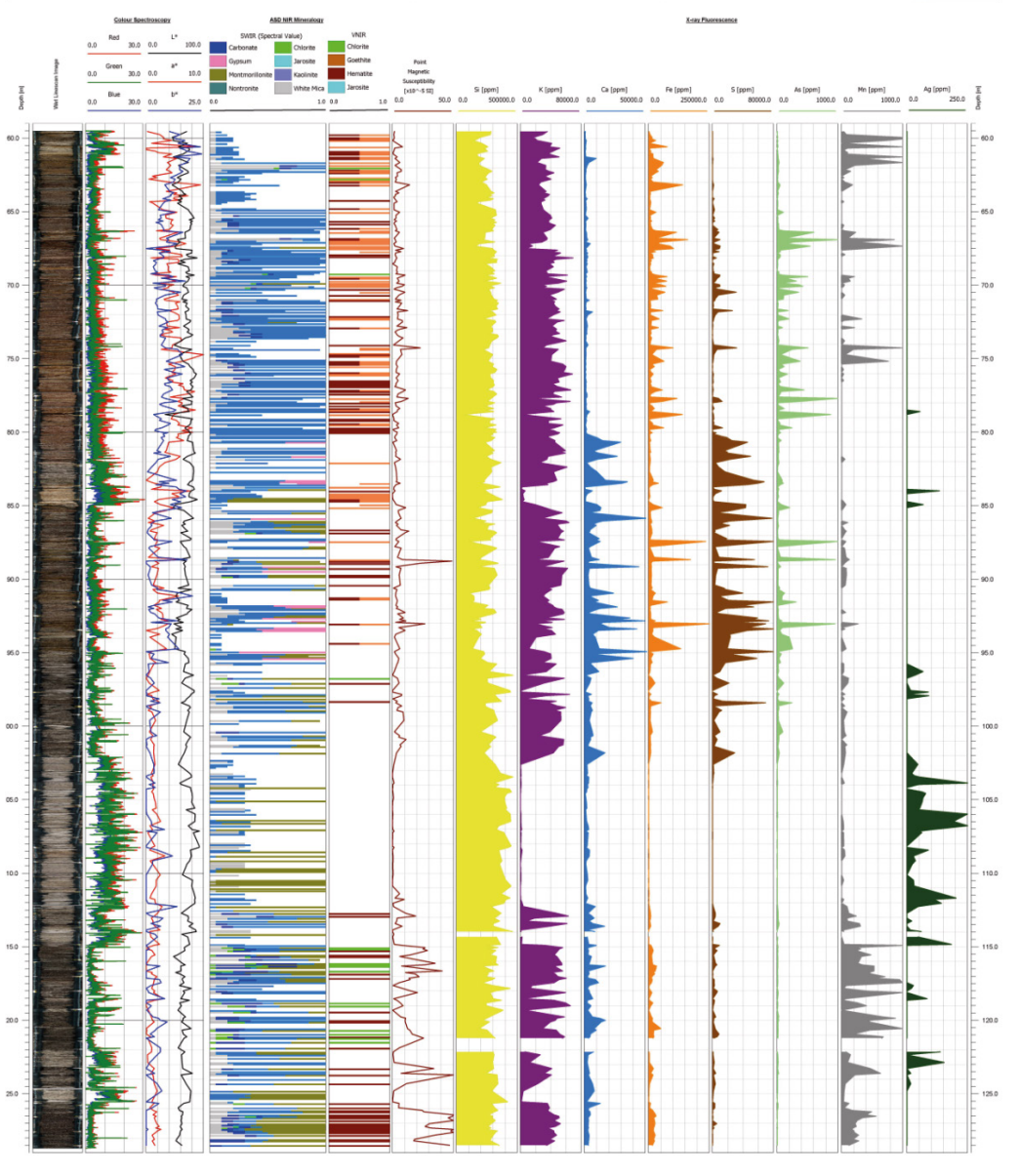

岩芯多传感器数据融合显示

典型应用场景

1、矿产勘探与找矿：快速锁定找矿靶区

2. 油气储层评价：识别脆性矿物与粘土矿物

3. 地质科学研究：重建古环境与古气候

4. 岩心数字化与数据共享：构建“数字岩心”平台
