型号：WaveRadar REX²

制造商：英国RS AQUA

中国独家代理：青岛领海海洋仪器有限公司

RS AQUA公司简介

英国RS AQUA公司成立于1982年，公司广泛涉及海洋和环境市场领域。公司的团队中的工程师和项目经理等都具有大量关于海上测量作业各方面工作经验。

RS AQUA公司提供海洋学和环境学研究，测量和监测设备。公司具备了一些世界领导地位的海洋设备制造商的销售、服务和备件提供等方面的素质。客户包括海洋调查，海岸监测，水下可再生能源调查，土木工程，学术，航道疏浚，海底石油天然气，港口运行，环境测量，影响评估，污染控制，水资源保护和管理，渔业，天气预报等。

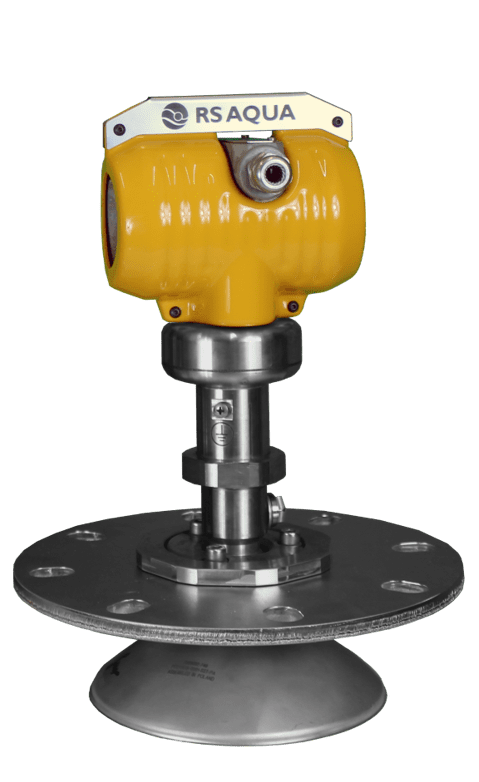

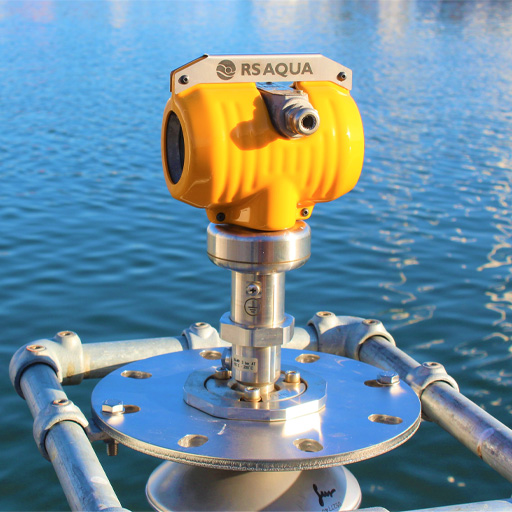

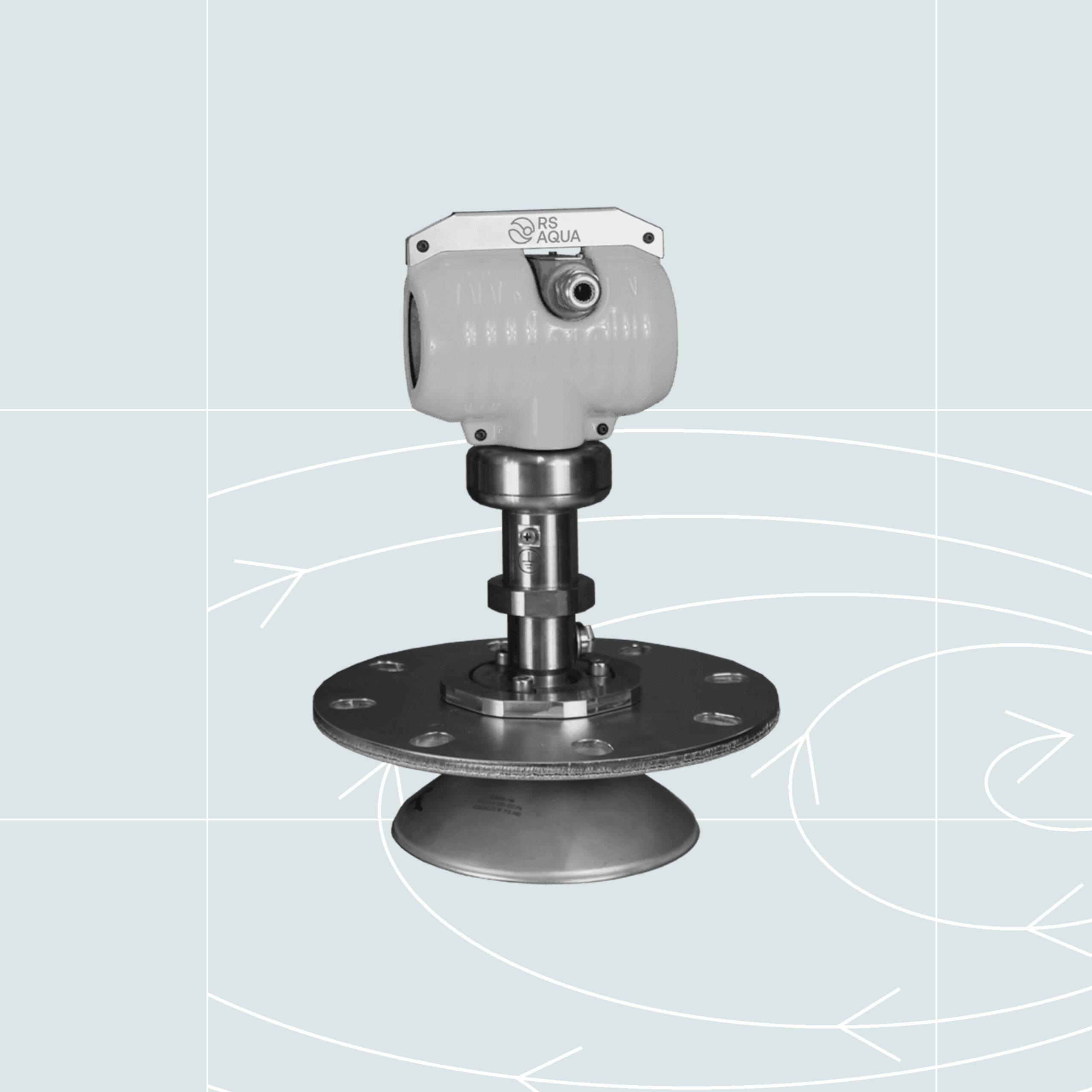

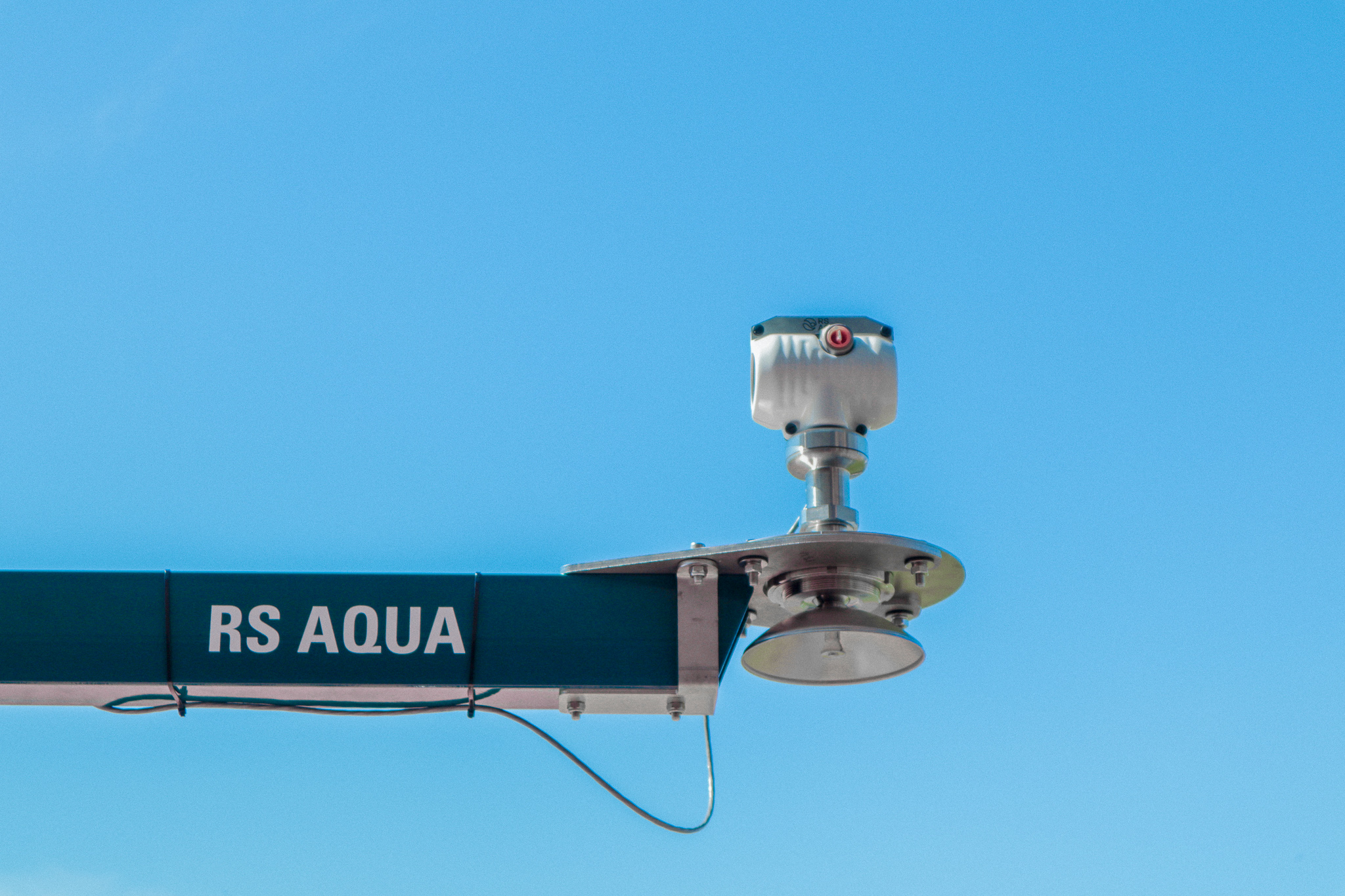

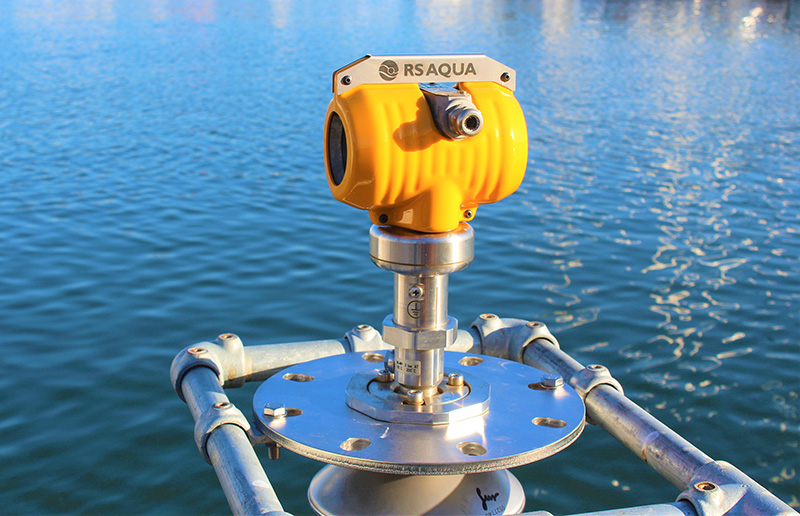

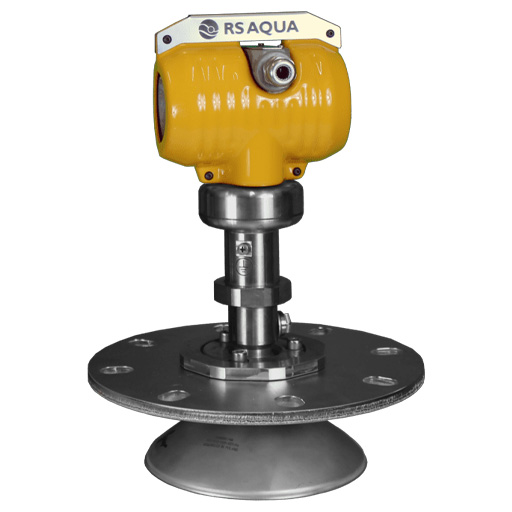

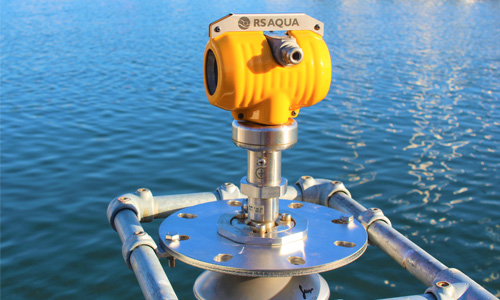

WaveRadar REX²波浪雷达

WaveRadar REX²是WaveRadar系列（2020年推出）产品的最新版本，它是一种非接触式稳定测量系统，可以在近海环境中测量波浪、水位和气隙。这个设备是由一个艾默生过程管理公司Rosemount Tank RadarAB of Gothenburg, Sweden制造，RS AQUA公司负责推广和销售，是Rosemount TankRadar液位雷达系列的衍生品，在全球范围内应用广泛。

微波雷达非常适合应用于近岸恶劣的海上环境中。朝下的非接触式传感器采用微波雷达技术，测量到达海面的距离。高频率的雷达脉冲可以提供非常稳定和精确的海面剖面测量结果。微波信号功耗非常低，不存在安全危害。连续的信息采集并实时进行精确的距离测量处理，然后输出到数据总线。输出的测量结果可以进行显示，并存储到远程PC上，还可以集成到多参数环境检测系统中。

WaveRadar REX²波浪雷达可以提供数字信号RS485输出、USB或者网线输出。传感器通过了E1 ATEX Flameproof、E1 ATEX Flameproof 及E7 IECEx flameproof 等的安全标准认证。

WaveRadar REX²的应用

1. 海上平台安全状况监测

2. 海况评估

3. 平台结构监测

4. 集成到海上综合监测系统

5. 天气预报

6. 水位观测

7. 气隙研究（Air Gap）

8. 海上风场监测

9. 大型船舶

WaveRadar REX²技术指标

测量参数：

测量范围：3-80m

精    度：<50m = +/-3mm

       >50m = +/-6mm

波束宽度：4.5°

计算参数（通过WaveView Connect软件）：

1. 有效波高（Hs）；

2. 最大波高（Hmax）；

3. 平均跨零周期（Tz）；

4. 谱峰周期（Tp）；

5. 平均跨零周期（T2，谱分析）；

6. 平均海面高程（Tide，潮位）；

7. 最大海面高程（MaxSSE）；

8.  最大波峰高度（HCrest）；

9. 平均周期（T1）；

10. 有效波高（H4rm0，谱分析）；

11.  波峰周期（Tc）；

12. 积分周期（TI）；

13. Goda峰度参数（Qp）；

14. 偏度参数（Skeness）。

雷达发射：

发射频率：26GHz

雷达测量：

测量频率：10Hz

数据输出：

输出数据频率：2-10Hz（可设置）

数字输出：RS485、（USB、Ethernet可选 ）

电源供应：

直流电源：

电压：9-36VDC

雷达额定功率：平均0.4W，峰值1W；

物理规格：

仪器尺寸：高×宽×直径：250×250×370mm

包装尺寸：高×宽×直径：400×400×550mm

重量：9kg（仪器）/ 21kg（加包装）

测量参考点：TRL/2适配器上表面

材质（外部）：316不锈钢， ss4253铝合金，PTFE（特富龙）

下列为用户可选项：

1、 WaveView Connect波浪显示和记录软件

WaveView Connect软件能够对WaveRadar REX²水位波浪雷达测量的原始数据进行实时的、综合的处理和显示，生成并显示高精度的波浪、水位等海况参数。处理后的波浪参数都可以以数字和绘图的形式显示在软件屏幕上，也可以记录成文件储存在硬盘里，同时提供CSV串口输出，可以将数据发送到其它的实时系统中。从软件主显示界面上，用户可以选择所要显示的波浪参数以及调节实时绘图显示的范围。

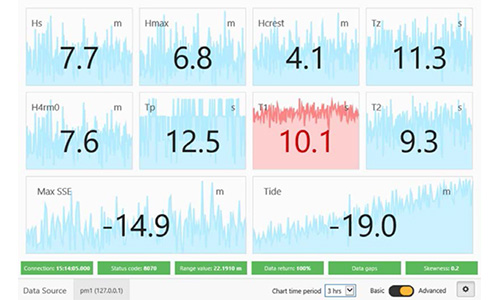

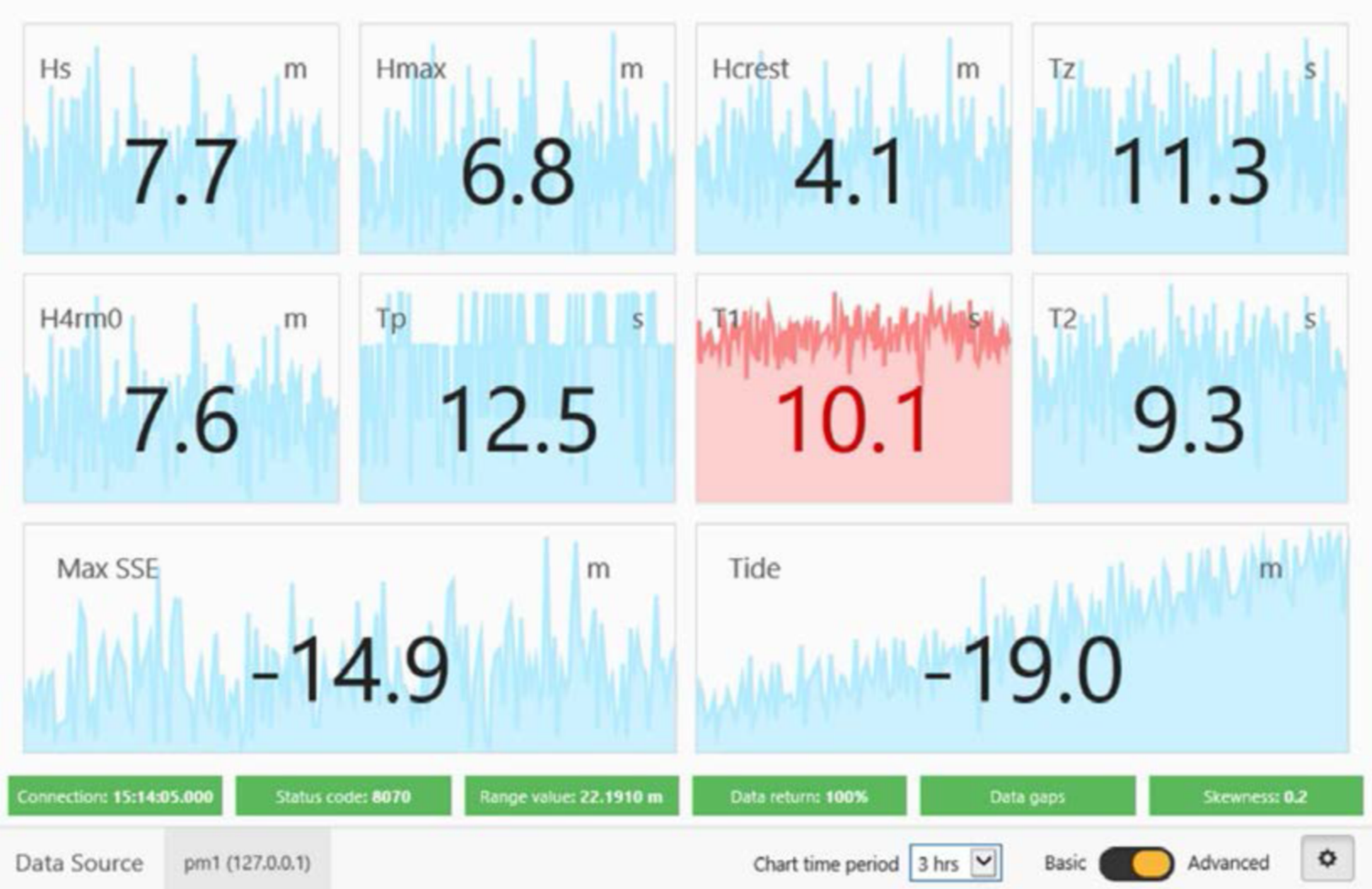

WaveView Connect波浪软件界面
