英国Partrac实验室环形水槽国内首次投入使用

2021-01-11 15:15:50

英国Partrac实验室环形水槽国内首次投入使用(图1)

英国Partrac公司致力于为客户解决沉积物相关问题,主要服务领域为海洋、河口、河流以及陆地上沉积物监测。公司员工经验丰富,为客户提供高质量的管理、科研和数据采集。具有ISO9001和ISO14001认证。

2020年12月,青岛领海向自然资源部某研究所成功交付Partrac实验室环形水槽系统及视频监测系统。用户将利用该系统在实验室内进行水槽模拟实验,环形水槽内的水体在可控驱动浆作用下产生单向或往复循环流动,从而模拟海洋环境中的流速变化。安装在水槽内部的传感器包括流速仪、浊度仪和溶解氧仪,可实时测量参数变化。内外部监测系统可实时监测不同流速下的沉积物的悬浮和沉降。广泛用于悬浮和沉降实验室模拟研究

英国Partrac实验室环形水槽国内首次投入使用(图2)英国Partrac实验室环形水槽国内首次投入使用(图3)

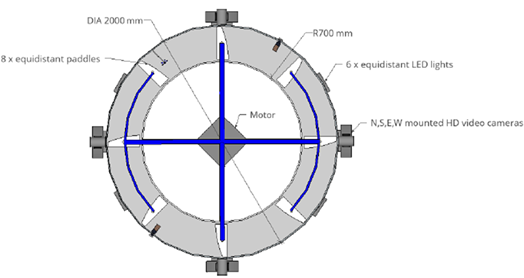

水槽整体结构设计图

英国Partrac实验室环形水槽国内首次投入使用(图4)英国Partrac实验室环形水槽国内首次投入使用(图5)

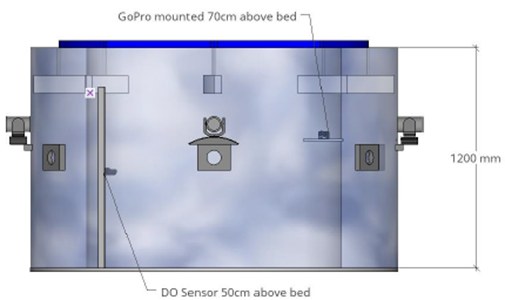

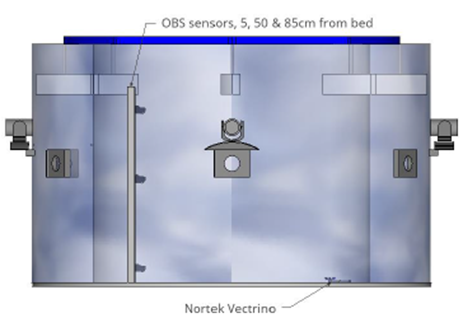

浊度、流速、溶解氧传感器和内部GoPro安装位置示意图

Partrac公司产品介绍(一)海底泥沙原位测试环形水槽平台(实验室型)

用于在实验室内模拟现场水体流动和沉积物沉降情况,研究并建立海洋和河流现场水底泥沙的数值模型。

英国Partrac实验室环形水槽国内首次投入使用(图6)

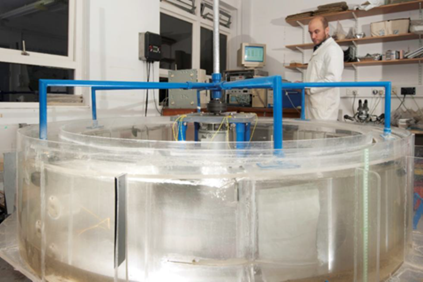

安装于英国南安普顿NOCS实验室的环形流动水槽,深度1.2m,流动通道径向方向上为0.30m宽


工作原理

平台主体是一个环形水槽,放置于实验室内,水槽内部的水循环驱动系统可让水槽内的水体产生单向或往复循环流动,流速从低到高逐级加速,模拟真实海洋环境中的流速变化。安装在水槽内部的传感器包括流速仪、浊度仪和溶氧仪等,可监测不同流速下的沉积物的悬浮和沉降(侵蚀与淤积),平台自动进行测试并采集数据。


Partrac公司产品介绍(二)—海底泥沙原位测试平台(Voyager II)

VoyagerII海底泥沙原位测试平台是目前世界上唯一的用于研究海洋和河流现场水底泥沙的原位测试平台,弥补了泥沙研究领域原位测量的空白。与实验室水槽实验获得数据相比,Voyager II Sea Flume采集的数据是原位数据,是最直接最真实的现场数据。


英国Partrac实验室环形水槽国内首次投入使用(图7)

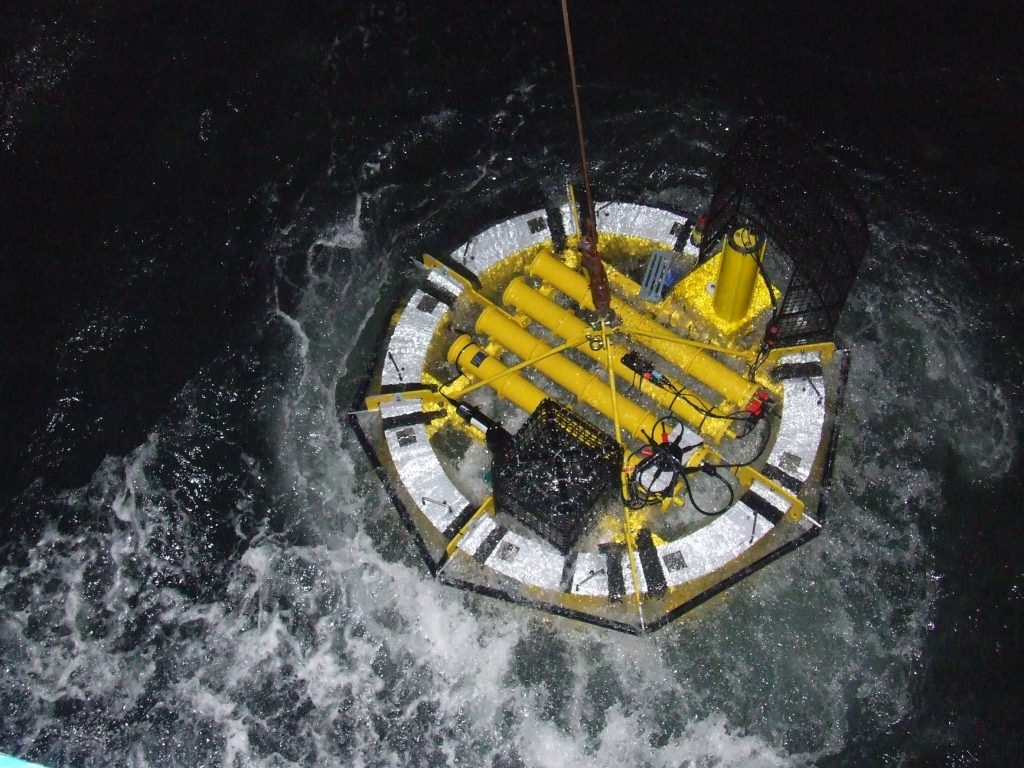

自容式,自带电池舱,数据存储在内部,回收后再下载数据进行分析


 英国Partrac实验室环形水槽国内首次投入使用(图8)

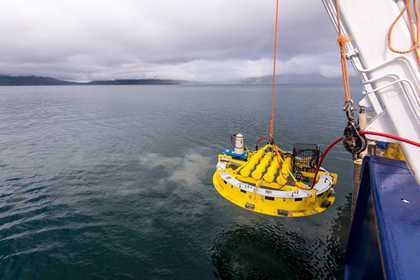

      通过电缆从船上供电,数据实时传输到船上的笔记本电脑


应用领域

  •   海底稳定性

  •   港口疏浚

  •   水底污染物再悬浮

  •   河堤和河床的稳定性

  •   河口淤积变化

  •   航道疏浚

  •   近岸工程设施根基的冲刷

  •   季节性海滩变化

  •   海底生态环境的稳定性。

工作原理

将Voyager II测试平台静置在海床上,平台主体是一个环形水槽,倒扣在海底,底部与海底相通,水槽内部的水循环驱动系统可让水槽内的海水产生单向或往复循环流动(可以对海底产生往复振荡式冲刷),流速从低到高逐级加速,模拟真实海洋环境中的流速变化。安装在水槽内部的传感器包括流速仪和浊度仪等,可监测不同流速下的海底泥沙的悬浮和沉降(侵蚀与淤积)。平台自动进行测试并采集数据,一般连续工作1-2小时。


Partrac公司产品介绍(三)—沉积物粘结力测量仪 (CSM MK IV)


英国Partrac实验室环形水槽国内首次投入使用(图9)

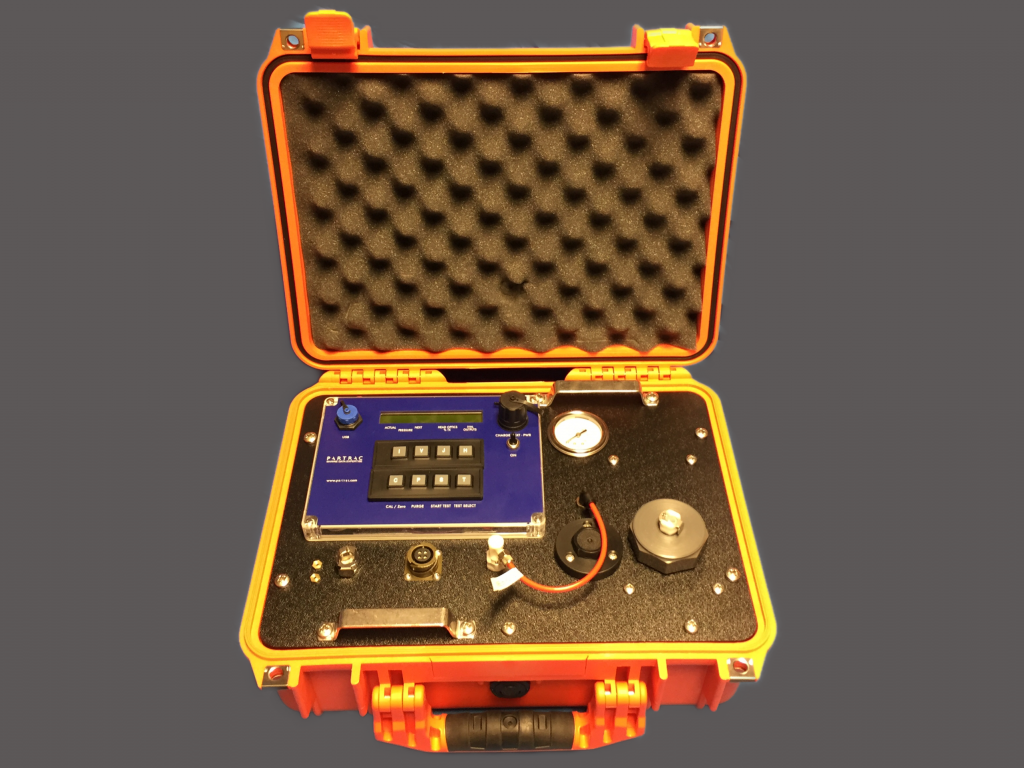

                                                                                                              沉积物粘结力测量仪

对沉积物受侵蚀的潜在可能性(侵蚀度)的了解对于研究同时期环境问题至关重要,包括水底栖息环境稳定性,受污染沉积物的扩散,河岸与农田环境稳定性和河口沿岸地区地形。

沉积物粘结力测量仪(CSM)是一台可以现场直接测量海洋、河流、陆地沉积物表面侵蚀度的设备。CSM可以对沉积物的临界应力进行快速评估(对沉积物的最大剪切应力超过12N/m2),并同时提供相对侵蚀速率的测量。

CSM是国际公认的现场快速测量沉积物侵蚀率的领先仪器。仪器携带十分便捷,可直接手持或是放在轻质的后背包中携带(背包可额外选购)。


英国Partrac实验室环形水槽国内首次投入使用(图10)
