Geotek提供专业的岩心数字化解决方案

2020-09-07 09:10:21

岩心数字化最新要求

为了充分挖掘馆藏实物岩心的利用价值,国家层面越来越重视实物岩心的数字化工作。如,自然资源部于2020年5月20日下发通知《关于做好岩心数字化与信息共享工作的通知》,要求相关的岩心馆藏单位:

1.推动岩心数字化资料汇交——地质资料汇交人在汇交岩心实物时,应同时汇交已有的岩心测试分析数据和扫描数字化数据(电子版);

2.加快馆藏岩心数字化工作——对现有馆藏 I 类岩心开展数字化工作,获取岩心图像、矿物成分和元素含量等基础信息,做好全国岩心数字化的技术指导与培训工作 ;

3.加强岩心数字化信息服务——运行与维护全国数字岩心平台,统一管理岩心基本数据信息、测试分析数据、扫描数字化数据及相关地质资料数据,实现岩心全生命周期各类信息数据的有效关联与深度融合,向数字化、网络化服务模式转变。

  Geotek提供专业的岩心数字化解决方案(图1)  Geotek提供专业的岩心数字化解决方案(图2)


岩心数字化解决方案

           Geotek公司 Multi-Sensor Core Logger(岩心综合测试系统)能够高效完成岩心数字化指标,青岛领海推荐以下型号:

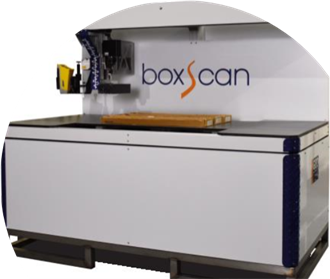

(一)  BoxScan型岩心综合测试系统,快速准确扫描所有类型岩心

专门为岩心库设计,测试效率是其他测试系统的6倍,是岩心数字化的最优选择。可直接把整个岩心盒放在仪器平台上进行测量,自动把岩心传输Scan的台面上,减少人力搬运工作),只要保证岩心测量面干净整洁即可进行测量,一次设置可测完同尺寸全部岩心盒。

Geotek提供专业的岩心数字化解决方案(图3)Geotek提供专业的岩心数字化解决方案(图4)Geotek提供专业的岩心数字化解决方案(图5)

         搭载以下4种传感器:

         高清线性扫描照相机

         ASD地物光谱仪

        手持XRF(Olympus Vanta)

        点状磁化率

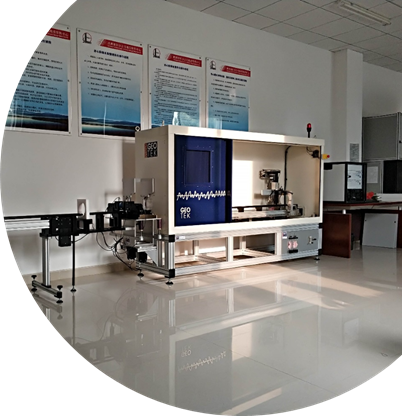

     (二)RXCT旋转式3D岩心断层扫描系统,岩心三维图像数字化、CT结构构造数字化

          RXCT最大特点就是采用X射线源和探测器旋转的方式,测量时岩心水平移动通过旋转的X射线源和探测器,完成全岩心3D  成像;适用于各类岩心。

          Geotek提供CT相关软件来对图像进行重建,生成正交和圆周的图像,同时还可以生成视频。CT数据输出格式为16位TIFF  格式文件,可以通过任何CT查阅器和图像分析软件来进行加载查看。

        (三)PlugXcan小型岩心CT扫描系统,小型岩心精细3D成像分析

Geotek提供专业的岩心数字化解决方案(图6)

        PlugXcan是一款高产出、高分辨率的岩心断层扫描系统,专用于岩心塞样品和侧壁岩心样品断层扫描。

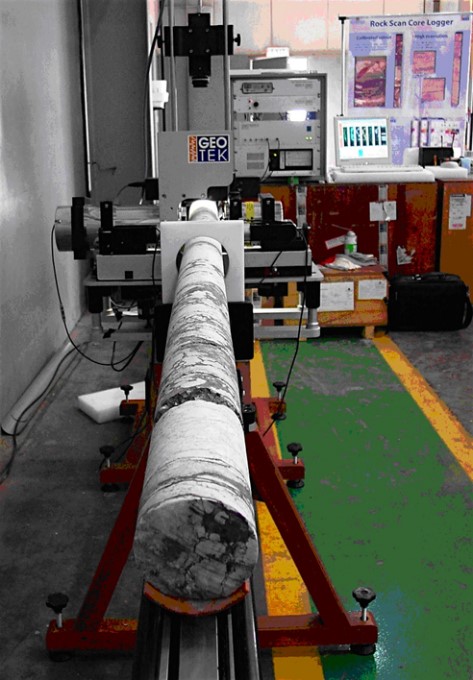

      (四)MSCL-S型岩心综合测试系统,精细分析重要层位和关键岩心

Geotek提供专业的岩心数字化解决方案(图7)

        MSCL特点:不破坏样品,多种测量同步进行。

        MSCL是目前世界上功能最全的岩心地球物理和化学性质综合测试集成系统,最多可搭载10种传感器,包括:P波速度、伽  玛密度、电阻率、点/环状磁化率、颜色光谱、自然伽玛射线、高清线性扫描照相机、高分辨率XR(手持式XRF)、高光谱          成像、 ASD地物光谱仪

         MSCL性能非常稳定可靠,已广泛应用于全球的岩心库、地质重点实验室、野外临时实验室、海上调查船、深海钻探船和    工程船等。

岩心数字化案例

Geotek地调系统用户案例

——英国地质调查局(BGS)岩心数字化案例

Geotek提供专业的岩心数字化解决方案(图8)

Geotek提供专业的岩心数字化解决方案(图9)

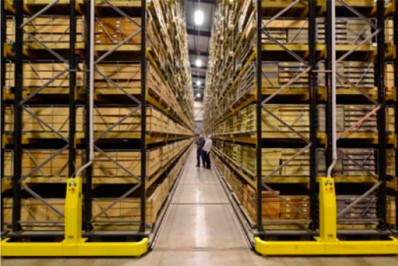

       英国国家地质资料馆(NGR)存有岩心670km。

       BGS岩心数字化安装Geotek设备包括:

       RXCT: Rotating X-ray CT

       MSCL-S: Density, P-wave, Magnetic Susceptibility,Natural Gamma

       MSCL-XYZ XRF: ASD VNIR/SWIR Spectroscopy, XRF, Imaging

Geotek提供专业的岩心数字化解决方案(图10)Geotek提供专业的岩心数字化解决方案(图11)

Geotek为英国地质调查局出具的岩心测试数据报告样本

Geotek公司介绍

Geotek成立于1989年,致力于岩心钻探工程、现场测试、实验室测试、数据服务及岩心扫描设备设计制造等。

Geotek 岩心综合测试系统:性能可靠,型号多样,可满足不同岩心、不同操作条件、不同场合的客户需求,多种测量可同步、快速、准确、高效率、全自动的进行,一直以来,受到了国内外客户的信赖,满意度100%。

Geotek core logging services岩心扫描服务:2010年,Geotek开始面向全球客户提供岩心扫描服务,为客户提供最专业的高质量的岩心扫描数据。并提供专业的数据分析服务,最终完成岩心数字化数据库

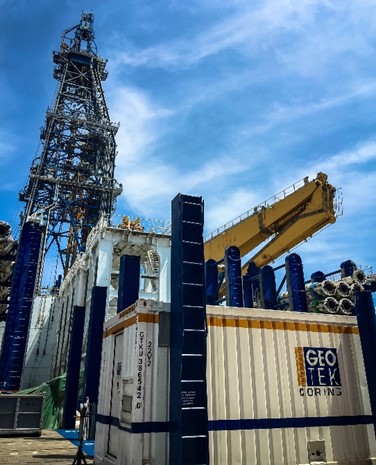

Geotek Coring 岩心钻探服务:2015年,Geotek面向全球客户展开深海岩心钻探及数据分析服务。
