VXCT 垂直式岩心(岩芯)断层扫描系统
英国Geotek公司是世界上畅销的岩芯设备MSCL(Multi Sensor Core Logger岩芯综合测试系统,又称多参数岩芯扫描仪)的设计者和制造商。
获取报价 全国服务热线:0532-80999236/7/8

产品详情

       Geotek公司介绍:

       英国Geotek公司是世界上畅销的岩心(岩芯)设备MSCL(Multi Sensor Core Logger岩心(岩芯)综合测试系统,又称多参数岩心(岩芯)扫描仪)的设计者和制造商。世界上几乎每个从事岩心(岩芯)研究工作的实验室(科学研究、工程勘探、石油钻探等)都安装了MSCL,用户超过220个。MSCL性能非常稳定可靠、结实耐用,既适合实验室也适合于野外,已经广泛用于全球各国的岩心(岩芯)库、地质重点实验室、野外临时实验室、海上调查船、深海钻探船和工程船等。Geotek是科学家们用的最多的岩心(岩芯)分析设备。地球上有岩心(岩芯)的地方就有Geotek产品。

       If a core is worth taking, it's worth logging....岩心(岩芯)宝贵,数据无价。

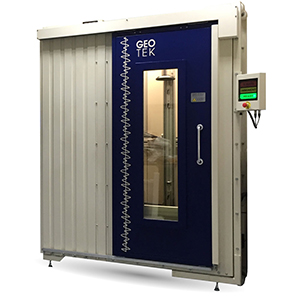

VXCT 垂直式岩芯断层扫描系统(图1)


垂直式岩心(岩芯)断层扫描系统


       简介:

       Geotek设计并制造了一系列的数字2维和3维X射线断层扫描成像系统,广泛应用于地质科学领域,包括:油气领域,海洋和近岸地质研究,古气候研究,岩土力学研究等等。Geotek公司的X射线成像系统平台可以满足用户一系列尺寸的岩心(岩芯)样品扫描要求,性价比高,实用性强。

       Geotek的X射线岩芯断层扫描系统用于对完整的岩心(岩芯)、剖开的岩心(岩芯)、平板状岩心(岩芯)或侧壁小岩心(岩芯)等样品进行扫描,不破坏岩心(岩芯)结构,得到岩心(岩芯)内部的二维或三维图像,提供非常有价值的岩心(岩芯)内部结构数据。该数据用来研究岩心(岩芯)的品质或为进一步的研究分析提供宝贵的资料。



       主要特征:

       一、专为垂直式岩心(岩芯)研究而设计:

       Geotek垂直式岩心(岩芯)断层扫描系统的问世解决了岩心(岩芯)内部3维结构无法精确测量的难题,专门为只能垂直存放的岩心(岩芯)设计。X-射线源和检测器的位置可以根据需要调整,以适应不同的岩心(岩芯)尺寸并得到最佳的图像效果。



       二、系统安全:

       系统采用全屏蔽设计,符合美国和英国的安全规定,可以在普通实验室环境中使用,不需要特殊的屏蔽。当系统工作时,警告指示灯亮起。当系统的屏蔽橱柜门处于开启状态时,内部的安全锁定装置可以阻止X-射线源的开启,确保安全。



       三、X-射线数字图像:

       数字平板探测器(flat panel detector)输出16位(bit)灰度TIFF图像,使用Geotek公司的软件可以把该图像转化成需要的JPEG或其他图像格式。



       四、无需切片(Slabbing):

       不破坏样品,系统具备X-射线强度补偿和软件修正功能,使设备可以扫描完整的或剖开的岩心(岩芯)或其他样品,对于整个岩心(岩芯)的各个部位都可以获得高品质的图像,而不需要对岩心(岩芯)进行切片处理。



       五、岩芯旋转:

       可以通过手动或计算机自动控制岩心(岩芯)的旋转来检测岩心(岩芯)内部结构或是记录连续的旋转扫描录像,岩心(岩芯)旋转可以使用户清楚地了解岩心(岩芯)的内部三维结构,并决定最佳扫描方向和位置。



       六、自动控制扫描或交互式手动控制扫描:

       岩心(岩芯)放置到设备上后,在计算机的控制下扫描工作(线性扫描或旋转扫描)可以自动进行。另外用户可以手动控制岩心(岩芯)在X射线下的扫描过程,手动控制岩心(岩芯)的水平和旋转,并实时查看并检查扫描的图像,然后可以决定是否对某一位置进行详细扫描。



       七、高分辨率X射线3D成像

       对图像的分析以及岩芯的结构研究都需要完整的3维岩心(岩芯)内部结构。Geotek的XCT系统可以获取高分辨率的3维岩心(岩芯)内部结构信息。Geotek提供CT相关软件来对图像进行重建,生成正交和圆周的图像,同时还可以生成视频。CT数据输出格式为16位TIFF格式文件,可以通过任何CT查阅器和图像分析软件来进行加载查看。


VXCT 垂直式岩芯断层扫描系统(图2)

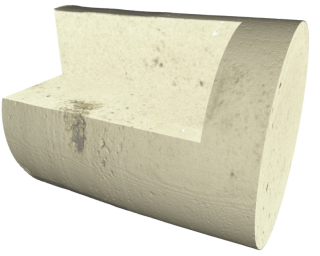

上图为轴向的岩心(岩芯)结构影像(三维CT重建)


VXCT 垂直式岩芯断层扫描系统(图3)

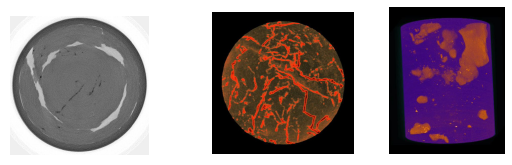

白云岩完整岩心(岩芯)样品的3D重建图像,分辨率为80μm


       八、X射线分层摄影技术(Laminography)

       有时候没有必要对岩心(岩芯)进行完全3维成像扫描,因此Geotek研发了一种新的成像分析技术:X射线分层摄影。该分层技术在岩芯横向深度上(沿着X射线源-探测器轴方向)提取一系列的切片3维信息,不需要对2维扫描数据进行3D重建,大大减少了完全3维扫描时间和数据量。类似于光学成像,可以只关注每一个切片中的特征。每一个切片都与深度相关,因此可以来确定岩心(岩芯)样品中砂砾,IRD筏冰碎屑或贝壳的深度和尺寸。

       下面的例子是一个湖泊中沉积物岩心(岩芯)样品,显示了多个平行的分层,在例子中我们可以看到图像C中在2cm深度切片中有砂砾出现,但是在1cm深度的切片中没有出现。该技术非常适合用于识别剖开的或完整岩心(岩芯)中的筏冰碎屑IRD或者砂砾。


VXCT 垂直式岩芯断层扫描系统(图4)

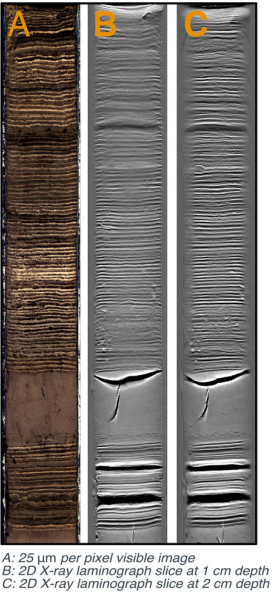

A:25μm 分辨率可见光成像;B:2维X射线1cm深度的切片;C:2维X射线2cm深度的切片
