MSCL-IR 红外热成像系统
英国Geotek公司是世界上畅销的岩芯设备MSCL(Multi Sensor Core Logger岩芯综合测试系统,又称多参数岩芯扫描仪)的设计者和制造商。
获取报价 全国服务热线:0532-80999236/7/8

产品详情

       Geotek公司介绍:

       英国Geotek公司是世界上最畅销的岩心(岩芯)设备MSCL(Multi Sensor Core Logger岩心(岩芯)综合测试系统,又称多参数岩心(岩芯)扫描仪)的设计者和制造商。世界上几乎每个从事岩心(岩芯)研究工作的实验室(科学研究、工程勘探、石油钻探等)都安装了MSCL,用户超过220个。MSCL性能非常稳定可靠、结实耐用,既适合实验室也适合于野外,已经广泛用于全球各国的岩心(岩芯)库、地质重点实验室、野外临时实验室、海上调查船、深海钻探船和工程船等。Geotek是科学家们用的最多的岩心(岩芯)分析设备。地球上有岩心(岩芯)的地方就有Geotek产品。

       If a core is worth taking, it's worth logging....岩心(岩芯)宝贵,数据无价。

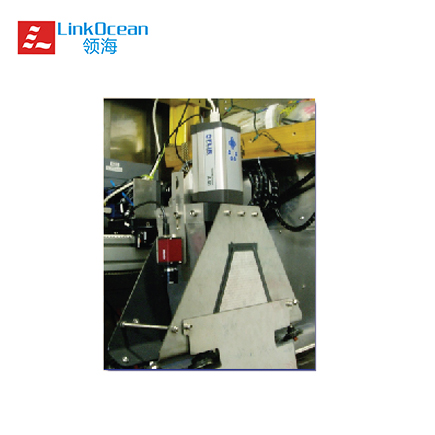

MSCL-IR 红外热成像系统(图1)

天然气水合物红外热成像仪

MSCL-IR

       MSCL-IR关键词:用来确定沉积物岩心(岩芯)内部天然气水合物分布情况,样品采集回来后,系统能够在几分钟之内采集完带有深度标记的红外图像,滑轨系统能够提供精确的相机定位,并可以给岩心(岩芯)样品提供良好的热屏蔽,防止外界热源对样品的影响,最大岩心(岩芯)长度950cm,最大直径15cm,红外图像都保存为FLIR的图像格式(.img),使用Geotek Infrared Imaging软件进行处理。完整岩心(岩芯)样品的图像可以输出为JPEG格式的图像,组合温度数据的完整岩心(岩芯)数据保存为ASCII文件。

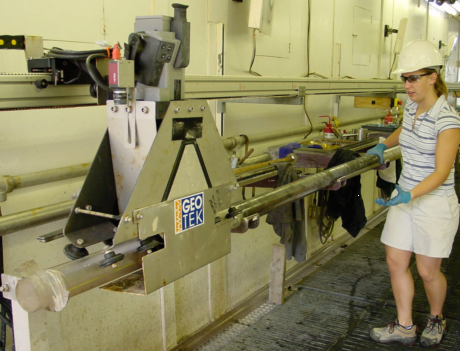

MSCL-IR 红外热成像系统(图2)


       用于天然气水合物检测的红外成像技术

       在科研领域红外热成像仪是用来确定沉积物岩心(岩芯)内部天然气水合物分布情况的实用设备。天然气水合物的分离溶解过程不但会对其自身产生影响,还会降低周围沉积物和岩心(岩芯)套管的温度,这样当一段岩心(岩芯)样品刚刚从水下采集回来后,其中由于不稳定水合物所带来的冷却点就可以使用红外热成像仪进行探测。



       红外成像追踪

       Geotek红外成像系统包含一个使用计算机进行控制的红外相机,相机安装在一个滑动支架上,支架能够沿着岩心(岩芯)移动,从而快速的采集红外图像。滑轨系统能够提供精确的相机相对于岩心(岩芯)的位置,并可以给岩心(岩芯)样品提供良好的热屏蔽,防止外界热源对样品的影响,包括太阳光或其他热源,尤其是操作人员的热量。在样品采集回来后,系统能够在几分钟之内采集完带有深度标记的红外图像,样品的红外图像带有电子标尺,实时显示在显示器上,能够清楚的按照岩心(岩芯)的长度显示对应的红外图像。

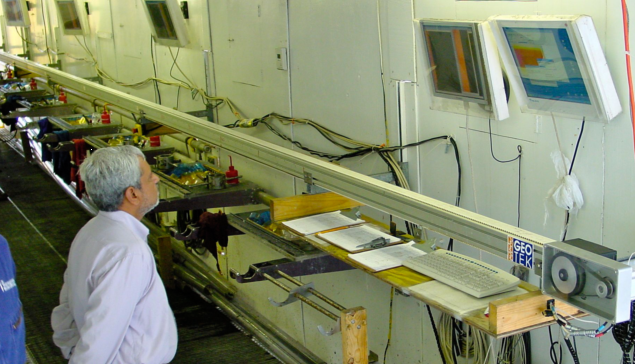

MSCL-IR 红外热成像系统(图3)


       实时数据采样

       在样品扫描的同时就可以根据红外图像来快速确定样品中温度低的区域,图像一直显示在屏幕上,可以在采样过程中方便的定位热异常的位置,如果需要可以对图像进行放大和操作以便确定非常小的细节。



       数据后处理调整和分析

       所有的红外图像都保存为FLIR的图像格式(.img),数据采集完毕后,可以使用FLIR软件进行单独的检查,或使用Geotek Infrared Imaging软件进行处理。完整岩心(岩芯)样品的图像可以输出为JPEG格式的图像,包含温度数据的完整岩心(岩芯)数据保存为ASCII文件。

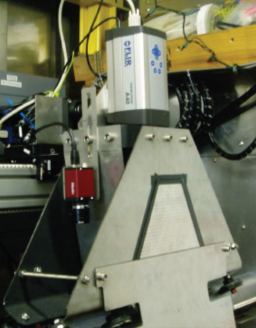

MSCL-IR 红外热成像系统(图4)
