领海优品——海洋综合监测平台

2021-09-02 15:11:21

根据国家自然资源部办公厅新发布的通知:《建立健全海洋生态预警监测体系》,青岛领海的一体化海洋综合监测平台,集成各类型水文、气象、生物、化学等不同传感器,为海洋生态预警监测工作提供有力支撑和保障。

以下分成三个方面具体介绍领海海洋综合监测平台:

一、 固定式海洋综合监测平台

1、 水面海洋综合监测平台

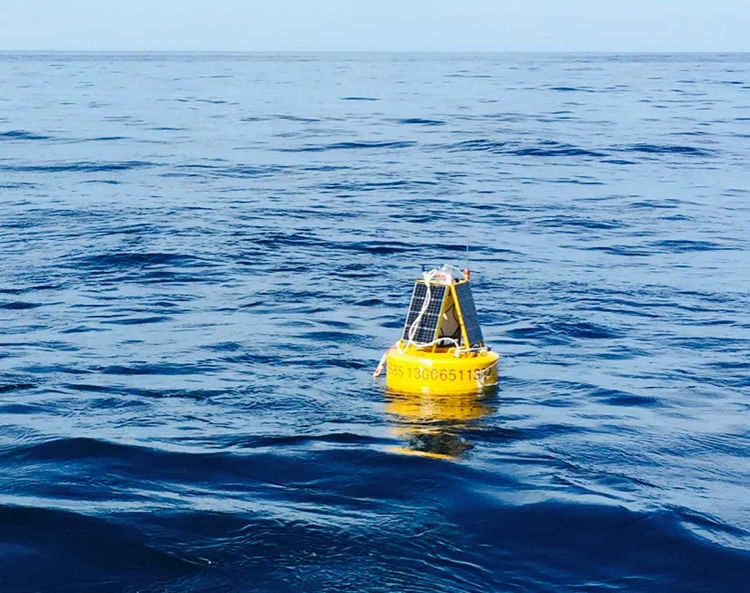

      海洋浮标LinkBuoy


领海优品——海洋综合监测平台(图1)


海洋浮标LinkBuoy是由领海公司根据客户对海洋浮标的需求,在与国外仪器制造商充分沟通的前提下,结合公司技术人员十年海洋仪器领域的经验而自主设计的。是一款适合于中国近海海域的海洋观测浮标,可观测参数包括:

1)气象参数:风速风向、温度、湿度、气压、辐射、CO2等;

2)水下物理参数:温度、盐度、深度、海流、浊度、溶解氧、水下CO2二氧化碳等;

3)水下生物和化学参数:叶绿素、pH值、CDOM等。

所有传感器数据由中央数据采集器采集并通过CDMA无线网络传输回岸上终端。


领海优品——海洋综合监测平台(图2)


2、 海底海洋综合监测平台

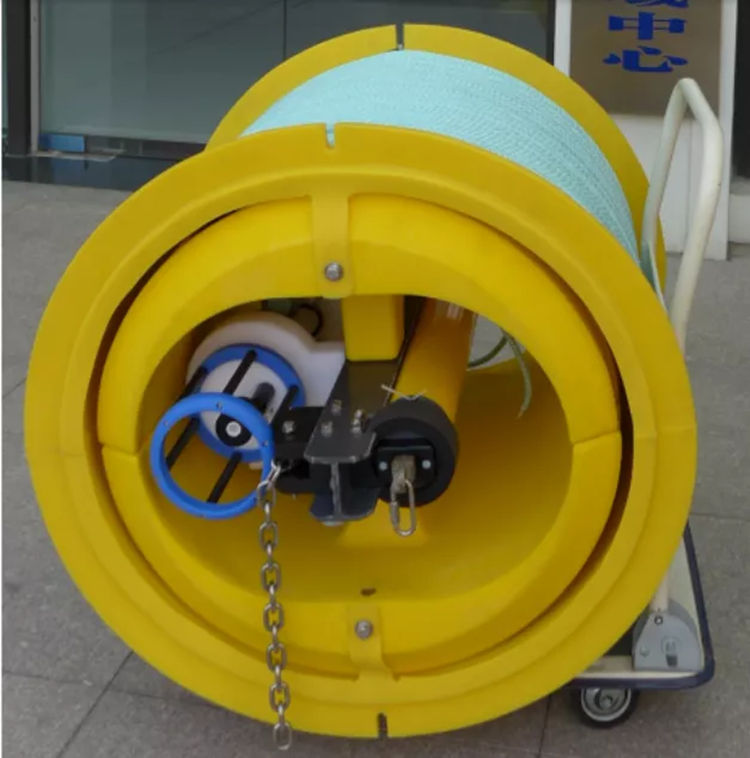

      D-ROM海底布放回收底座(小型海床基)


领海优品——海洋综合监测平台(图3)


青岛领海的D-ROM海底锚系底座,坚固耐用,紧凑型结构设计,用于锚系测量和仪器设备回收。带有浮体和用于固定测量仪器的支架,浮力为43公斤,最大耐压为1500米。浮体内部可以安装释放器和探测仪器,可以增加锚回收系统,带回收绳,浮体释放并到达海面后,通过绳子把海底的锚或重物回收。

D-ROM可观测的参数包括:

1)水下物理参数:温度、盐度、深度、海流、浊度、溶解氧、水下CO2二氧化碳;

2)水下生物和化学参数:叶绿素、pH值、CDOM。

3)可搭载的其他附件包括:实时声通讯系统、无线电和闪光信标、深水型额外浮体。


二、 移动式海洋综合监测平台

1、 水面移动海洋综合监测平台

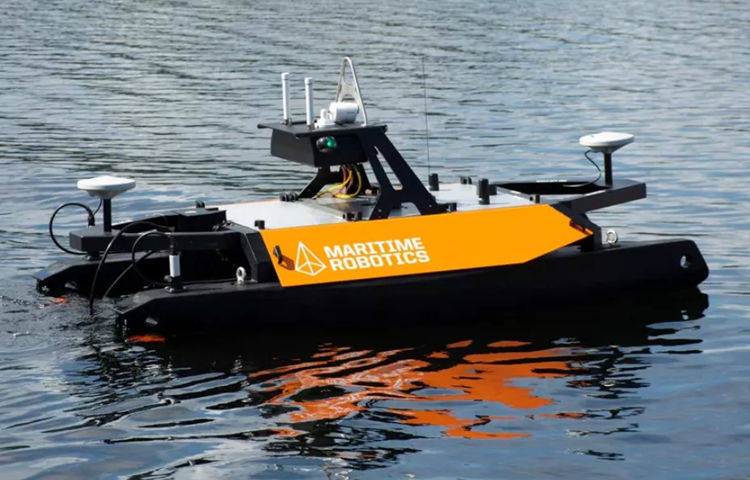

      Otter USV


领海优品——海洋综合监测平台(图4)


1)可以对传感器和数据进行监控,可实时显示多波束数据、传输数据、巡航区域等。

2)2节航速可续航20小时,55kg总重量,传输方式为WiFi、4G和可选的远程无线电连接。尺寸小,一个人便可运输。

3)可集成单波束和多波束声纳系统,能够在巡航水域进行水深测量。

4)可定制集成ADCP、CTD、荧光计和高光谱成像仪等传感器,还可以选择安装SVP绞车。

5)可重复进行如水深测绘等测量任务,无需传统调查所需的费用或大量资源,性价比极高。



2、 水下移动海洋综合监测平台

      WireWalker波浪动力剖面浮标


领海优品——海洋综合监测平台(图5)


1)海洋观测突破性产品!实时剖面测量的较佳工具。

2)与传统锚系潜标相比,以极低的单位成本,获得大量超高质量的长时间序列的不同深度的剖面数据。

3)进行剖面测量时浮体和仪器处于自由上浮状态,剖面数据质量极高。

4)简单,灵活,可搭载多种传感器和仪器,直接集成AML公司的全系列产品:CTD、溶解氧、叶绿素、浊度,也可集成其他公司产品:CO2、ADCP等。

5)铱星或手机网络通讯系统,实时远程传输。

6)爬行动力来自波浪,无需电池包,成本低,持续工作时间超长。

7)Wirewalker系统能够固定在近海某一水域进行定点剖面测量,也可以在远海和大洋随着海流漂流进行剖面测量,应用灵活多样。

8)使用条件简单,只需要风速1-3节吹起的风浪即可。海水和淡水,内陆湖泊,全海域均适用。


三、 可供集成设备简介

1、 水文水质设备

加拿大AML系列产品

1)AML-3 CTD系列

领海优品——海洋综合监测平台(图6)

AML-3实际布放图片

AML-3多参数测量仪既可自容也可实时传输,本机可直接安装3个传感器,通过外接最多可集成5个传感器,可选声速、电导率温度传感器、压力、浊度及多款电缆外接传感器。可长时间观测,适用于浮标、潜标等观测平台。标准外壳耐压500m、可定制外壳耐压6000m,测量电导(精确度±0.01*0.003mS/cm)、温度(精确度±0.005°C)、声速(精确度0.025m/s)、深度(精确度±0.05%)和浊度(精确度2%)。

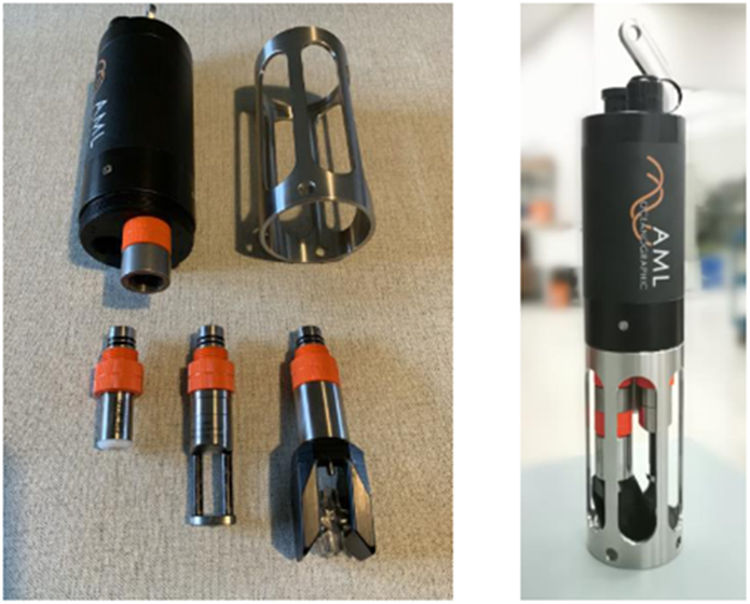

2)AML-6多参数系列

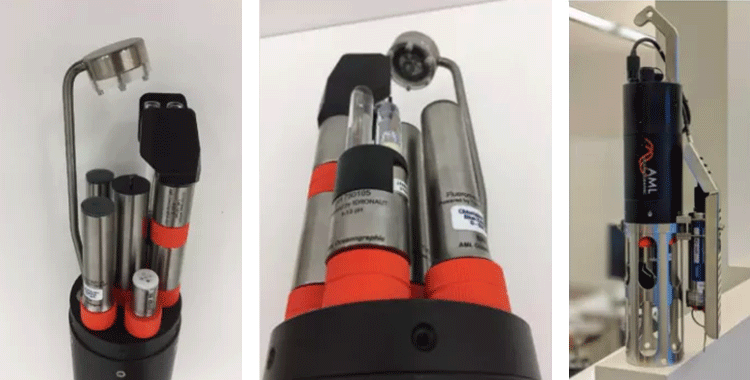

领海优品——海洋综合监测平台(图7)


AML-6多参数测量仪即可自容也可实时传输,本机可直接安装6个传感器,通过外接最多可集成8个传感器,可选声速、电导率温度传感器、压力、浊度及多款电缆外接传感器并集成路灯式UV紫外灯。可长时间观测,适用于浮标、潜标等观测平台。30G内存,自容式内置可充电锂电池、磁开关,标准外壳耐压500m、可定制外壳耐压6000m,长约600mm,直径100mm,测量电导(精确度±0.01*0.003mS/cm)、温度(精确度±0.005°C)、声速(精确度0.025m/s)、深度(精确度±0.05%)和浊度(精确度2%)。


2、 水下生物监测设备

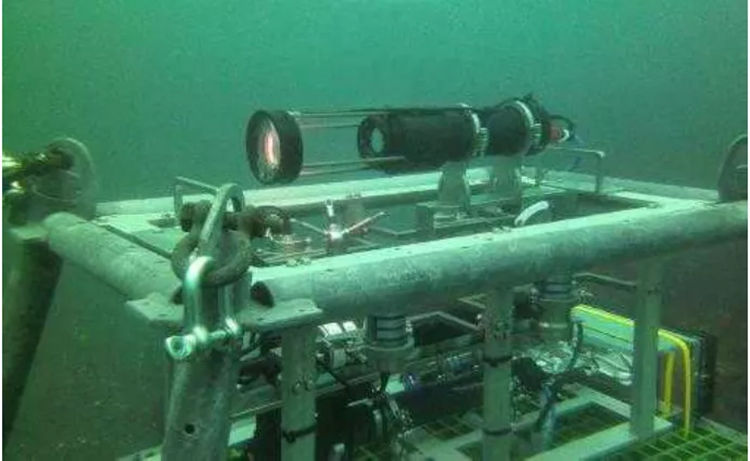

      CPICS浮游生物连续彩色成像及分类系统


领海优品——海洋综合监测平台(图8)


领海优品——海洋综合监测平台(图9)


CoastalOceanVision公司生产的水下浮游生物连续彩色成像及分类系统(CPICS)是全世界先进的水下显微成像仪器,用于海水、淡水和实验室样品中微小的浮游植物和浮游动物及其他颗粒物的连续彩色成像及分类。CPICS采用先进的暗场显微成像技术(Darkfield Illumination),可以捕捉浮游生物特征小至40μm,大至1.2cm。科学界发现,彩色图像是对生物进行高准确度分类的关键,同时也提供了重要的生理信息,比如因吃了某种浮游植物而留存在体内的色素。CPICS具备开放的视野,在水下直接成像,水中生物处于自由游动的状态,所以能够完整的捕捉到浮游动物的细微的生体结构及原始的生活状态,比如捕食过程。


3、 水下二氧化碳监测设备

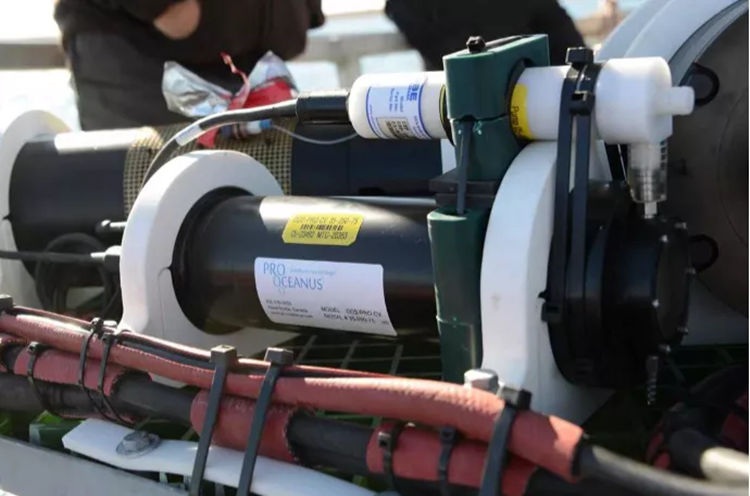

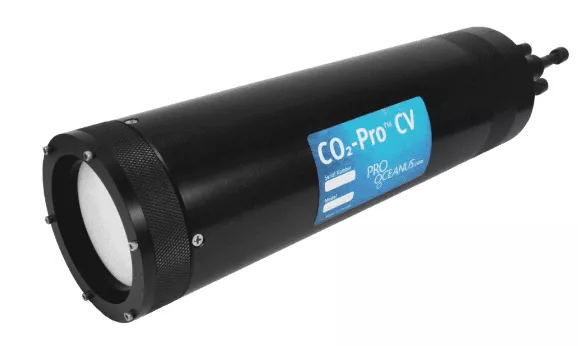

      加拿大Pro-oceanus水下二氧化碳测量仪


领海优品——海洋综合监测平台(图10)


领海优品——海洋综合监测平台(图11)


Pro-oceanus水下二氧化碳测量仪采用快速膜渗透平衡测量技术,仪器内置非色散型红外探测器,无需化学试剂。仪器不受生物附着影响,即使在生物附着比较严重的河流湖泊中,也能长期保持稳定。且仪器内置自动零点校准功能,可以提供长期稳定可靠的CO2测量数据。

Pro-oceanus水下二氧化碳测量仪精度稳定性好,因而被广泛应用于海洋、海岸带、河流以及湖泊中CO2的精确测量,用来评估海洋酸化、气候变化以及碳通量研究。


4、 水下甲烷监测设备

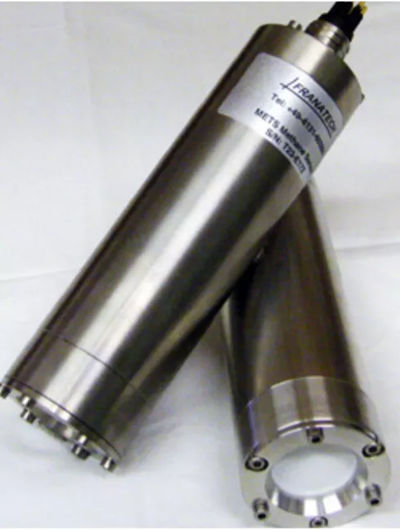

      德国Franatech水下甲烷测量仪

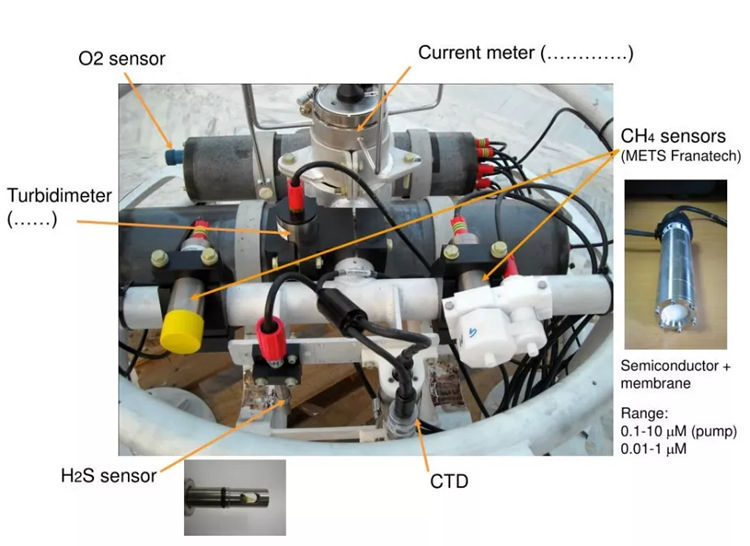

领海优品——海洋综合监测平台(图12)

领海优品——海洋综合监测平台(图13)


Franatech水下甲烷测量仪在全世界广泛应用并具有多种用途,水合物调查,地下隧道监测,水下油气田探测,海上设施安全和测量,湖泊生态系统测量,气候研究,深水资源研究,地下水质量检测,污水监测等。

METS甲烷传感器测量原理:传感器原理是采用压力膜渗透技术,测量膜内气体的浓度,根据亨利定律计算出外界水环境中气体的浓度。

当前我国海洋生态安全总体形势不容乐观。海岸带地区受高强度开发干扰显著,海洋生态问题存量较多,海洋生态系统退化、生物多样性减少、生境丧失及破碎化问题突出,入海污染物总量依然很大,赤潮、绿潮等生态灾害多发。面对新发展阶段,海洋生态预警监测工作的顶层设计亟需加强,体制机制有待健全完善。需全面加强海洋生态预警监测工作,为系统科学开展生态保护修复,守住自然生态安全边界提供有力支撑。
