新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)

2020-10-21 14:49:24

英国Geotek公司是世界上畅销的岩心综合测试系统MSCL(MultiSensorCoreLogger又称多参数岩心扫描仪)的设计者和制造商,全球用户超过220个。世界上几乎每个从事岩心研究工作的实验室(科学研究、工程勘探、石油钻探等)都安装了MSCL。

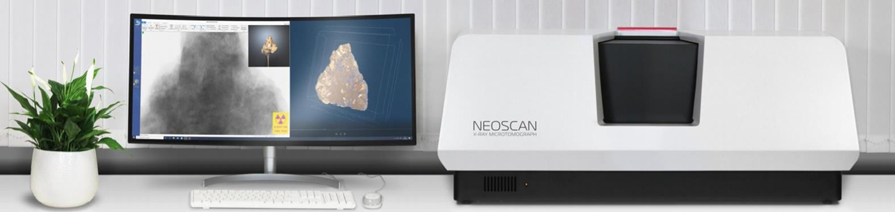

最近,Geotek根据客户的需求,成功研发了小样品(如柱塞样品)高分辨率CT扫描设(NeoScan S80),产品现已面世。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图1)

— 技术参数 —

像素:0.35um

分辨率:2um甚至更高(可达纳米级)

最大扫描直径:50/100mm

最大扫描长度:130/200mm

电压范围:20-110KV

最大功耗:16W

从发射源到输出窗口 1mm

具有目标重定位功能

图像格式:16Mp

相机视野:72*48mm

荧光材料: Gadox 30um

光纤:2:1

  — 新一代透射靶 —

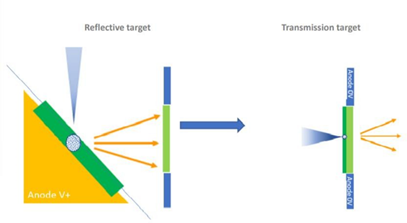

Neoscan系统使用了一种非常新颖的X射线传输表面,在性能和可靠性方面比任何其他系统(如基于反射表面的X射线管)都有显著优势。

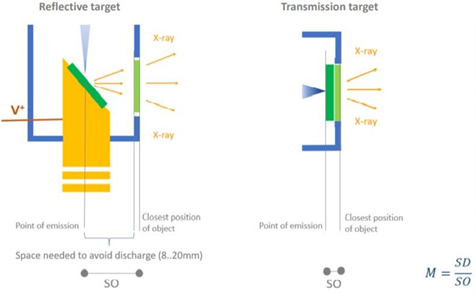

● 对焦距离明显变小

X射线管 (深绿色)可以放置在非常接近窗口 (浅绿色),没有任何潜在的放电风险 (因为它被放置在接地阳极上)。发射点和样品之间的距离 (在可能的最近位置现在是1毫米,而不是典型的7-8毫米)。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图2)



● 透射靶可以很容易地将发射点减小到2um

 新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图3)

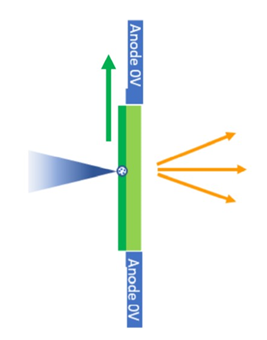

●X射线管可移动

可以简单地通过点击两下旋转外部旋钮来移动X射线管到下一个可用的位置,从而延长X射线源的寿命。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图4)

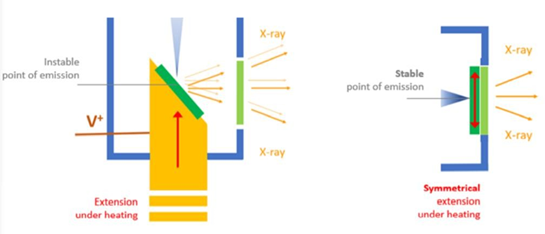

●发射源稳定,图像质量好

传统的X射线源由于电子束的加热长阳极棒而导致发射点位置非常不稳定。因此会对重建结果的质量产生非常大的不利影响,需要通过软件进行校正。Geotek NeoScan S80中的新X射线源采用对称阳极设计,加热将导致对称延伸,而不影响发射点的位置。即使长时间扫描,发射点的位置也能保持稳定。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图5)

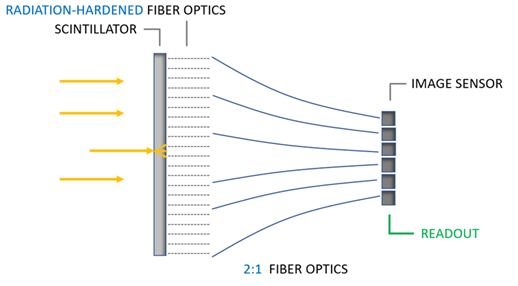

● NeoScan S80系统采用的X射线探测器由一个闪烁体组成,它将x射线转换为可见光,然后通过2:1光纤传输到图像传感器。

 具有4倍大视野;成像速度快;可减少放大扫描周期时间2-5倍;适用于各种形状样品等特点。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图6)

— 远程诊断 —

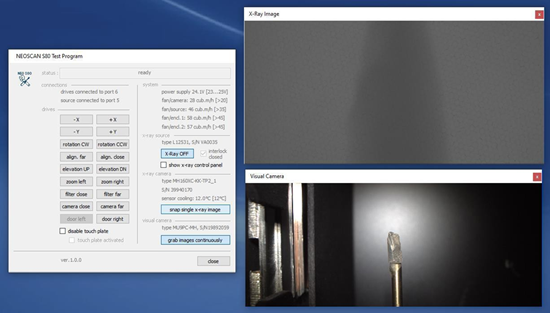

NeoScan S80可对所有内部部件进行全面监控,包括:电源单元的电压;不同部件(光源、相机传感器、相机机身和电子板)的温度;所有风扇的速度。通过软件不断获取信息,可以在远程访问中看到。这意味着我们不仅可以检查系统的功能,还可以准确定位内部部件的故障或系统运行不正常的原因。

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图7)

— 软件 —

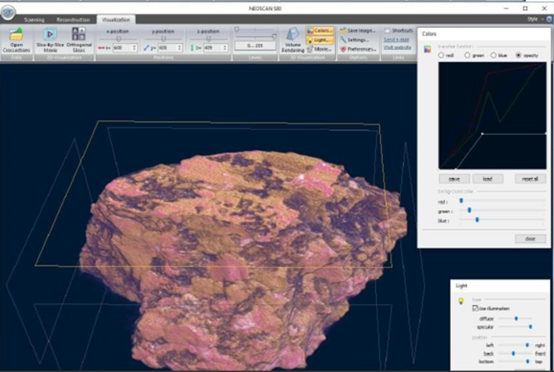

软件包括数据采集、数据重建和可视化,具有以下特点:

•  软件高度集成

•  操作简单

•  办公风格界面

•  无需许可证,可以在多台计算机上安装无限数量的副本

•  无需网络连接即可激活

•  无限时间的免费软件更新

•  可以同时运行多个软件副本,可以同时对多个对象进行重建和可视化

•  Neoscan数据的输出格式兼容所有常用的图像分析软件Volume Graphics;Avizo;GeoDict;SimpleWare等。


新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图8)

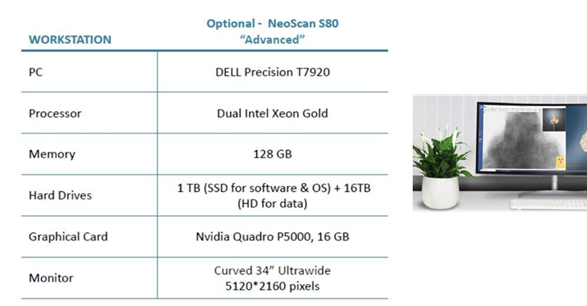

— 工作台 —

新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图9)

— 扫描实例 —

01碳纤维复合材料

 新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图10)

0.58um像素  扫描时间6h4min

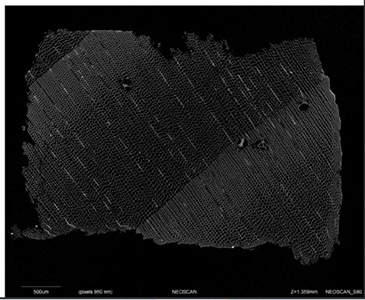

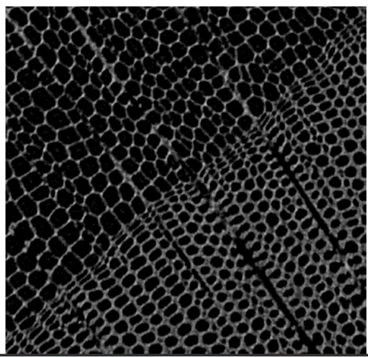

02木材

 新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图11)新品发布——英国Geotek高分辨率柱塞样品CT扫描系统问世(NeoScan S80)(图12)

950nm像素  扫描时间4h26min
